سنسور MAF ماکسیما چیست و کجا قرار دارد؟
سنسور MAF یا سنسور جریان جرمی هوا، میزان هوای ورودی به موتور را اندازهگیری میکند. کامپیوتر موتور یا ECU از این اطلاعات در کنار داده‌های سایر سنسورها برای محاسبه مقدار سوخت استفاده میکند.
این قطعه در مسیر ورودی هوا، بعد از فیلتر هوا و پیش از دریچه گاز قرار دارد. «سنسور هوا» در این مقاله به همین قطعه اشاره میکند؛ وظیفه آن با سنسور دمای هوا و سنسور موقعیت دریچه گاز متفاوت است.
وقتی MAF مقدار هوا را نادرست گزارش کند، تنظیم سوخت با نیاز واقعی موتور هماهنگ نخواهد بود. نتیجه این اختلال در شرایطی مانند دور آرام و شتاب‌گیری دیده میشود. بااین‌حال، یک عدد غیرعادی در دیاگ همیشه به معنی خرابی خود قطعه نیست؛ شرایط مسیر هوا هم بر نتیجه اندازهگیری اثر دارد.
نشانه‌های خرابی سنسور هوای ماکسیما
افت شتاب، مکث هنگام گاز دادن، کارکرد نامنظم موتور و افزایش مصرف سوخت از علائم اختلال در اندازهگیری هوای ورودی هستند. برای استفاده از این نشانه‌ها در عیبیابی، زمان بروز آن‌ها هم باید مشخص باشد: موتور سرد است یا گرم؟ مشکل در حالت درجا دیده میشود یا هنگام حرکت؟
افت شتاب و مکث هنگام گاز دادن
خودرو به فشردن پدال گاز با تأخیر پاسخ میدهد یا هنگام شتاب‌گیری کشش همیشگی را ندارد. در بررسی این وضعیت، رفتار سنسور هنگام افزایش هوای ورودی اهمیت دارد؛ خواندن اطلاعات آن فقط در حالت درجا کافی نیست.
ریپ زدن و کارکرد نامنظم موتور
لرزش، نوسان دور آرام و کارکرد ناهماهنگ موتور، مسیر بررسی سنسور هوا را مطرح می‌کنند. در عین حال، علت ریپ زدن ماکسیما می‌تواند به سیستم جرقه، سوخت‌رسانی یا اتصالات برقی مربوط باشد. مشخص‌کردن سیستم درگیر، از تعویض چند قطعه به‌صورت آزمایشی جلوگیری میکند.
افزایش مصرف سوخت
گزارش نادرست میزان هوا، محاسبه مقدار سوخت را به‌هم می‌زند. اگر مصرف خودرو افزایش یافته است، ابتدا باید تغییر شرایط رانندگی، ترافیک و مسیر را در نظر گرفت؛ سپس داده‌های موتور بررسی شوند. افزایش مصرف به‌تنهایی محل ایراد را مشخص نمی‌کند.
خاموش شدن موتور
خاموش‌شدن پس از روشن‌کردن خودرو یا هنگام رهاکردن پدال گاز از وضعیت‌هایی است که بررسی MAF و مسیر هوا را مطرح میکند. سنسورهای دیگر نیز در روشن‌ماندن موتور نقش دارند؛ برای مثال، خرابی سنسور میل سوپاپ ماکسیما هم در عیبیابی خاموش‌شدن و اختلال در روشنشدن بررسی میشود. خطاهای ثبت‌شده و تست مدار، این مسیرها را از هم جدا می‌کنند.
روشن شدن چراغ چک
چراغ چک، وجود ایراد ثبت‌شده در سیستم مدیریت موتور را اعلام میکند. نام سنسور در توضیح خطا، نقطه شروع بررسی است. از طرف دیگر، برخی اختلالهای مرتبط با آلودگی یا گرفتگی مسیر اندازهگیری MAF بدون ثبت خطای مشخص ظاهر میشوند؛ بنابراین خاموش‌بودن چراغ چک، جای تست عملکرد را نمی‌گیرد.
تفاوت خرابی سنسور هوا با ایرادهای مشابه
برای تشخیص خرابی سنسور هوای ماکسیما باید بین سه وضعیت تفاوت گذاشت: سنسور اطلاعات نادرست تولید میکند، مدار اطلاعات را درست منتقل نمی‌کند، یا مسیر هوا شرایط اندازهگیری را تغییر داده است.
وضعیت | چه اتفاقی می‌افتد؟ | مسیر بررسی |
|---|---|---|
خرابی خود MAF | خروجی سنسور با مقدار واقعی جریان هوا هماهنگ نیست | مقایسه سیگنال با مشخصات فنی، پس از بررسی مدار و مسیر هوا |
نشتی بعد از MAF | بخشی از هوا بدون عبور از سنسور وارد موتور میشود | بررسی خرطومی، بست‌ها، آب‌بندی اتصالات و مسیرهای متصل به ورودی |
ایراد سوکت یا سیمکشی | تغذیه، اتصال بدنه یا انتقال سیگنال مختل میشود | بررسی پایه‌های سوکت و تست مدار |
گرفتگی شدید فیلتر هوا | عبور هوا محدود میشود | بررسی فیلتر و محفظه آن |
محل نشتی مهم است. در بحث ورود هوای اندازه‌گیری‌نشده، منظور نشتی بعد از سنسور MAF است؛ عبارت کلی «نشتی بعد از فیلتر هوا» این تفاوت را روشن نمی‌کند. در عیبیابی نیسان نیز بررسی مسیر ورودی، اتصالات و مدار سنسور بخشی از روند تشخیص است.
ایرادهای سیستم جرقه هم علائم مشترک ایجاد می‌کنند. افت توان و لرزش در خرابی کوئل ماکسیما نیز دیده میشود. اگر بررسی‌ها به احتراق ناقص در یک سیلندر مشخص اشاره کنند، مسیر جرقه و سوخت‌رسانی همان سیلندر باید بررسی شود؛ صرف وجود لرزش، دلیل تعویض MAF نیست.
مراحل تشخیص و تست سنسور هوای ماکسیما
تست سنسور هوا باید به یک سؤال مشخص پاسخ بدهد: آیا سنسور با تغذیه و اتصالات سالم، جریان هوا را درست گزارش میکند؟ برای رسیدن به این پاسخ، بررسی‌ها به ترتیب زیر انجام میشوند.
۱. علائم و اطلاعات دیاگ ثبت میشوند
پیش از پاک‌کردن خطاها، کد کامل و وضعیت ثبت آن یادداشت میشود. اگر دستگاه اطلاعات لحظه ثبت خطا یا Freeze Frame را نمایش دهد، این داده‌ها نیز ثبت میشوند؛ برای مثال دور موتور و دمای موتور هنگام وقوع خطا.
این اطلاعات کمک می‌کنند وضعیت بروز ایراد دوباره بررسی شود. پاک‌کردن خطا در ابتدای کار، بخشی از سرنخ‌های تشخیص را حذف میکند.
کد P0100 در سرویس‌منوال برخی نسخه‌های ماکسیما به مدار MAF مربوط است. تعبیر دقیق کد و ترتیب تست باید از اطلاعات فنی همان خودرو گرفته شود؛ سنسور و سیمکشی هر دو در بررسی این خطا جای دارند.
۲. مسیر هوا و فیلتر بررسی میشوند
محفظه فیلتر، خرطومی ورودی و اتصال‌های مسیر هوا از نظر نصب صحیح، ترک، شل‌شدن بست‌ها و نشتی بررسی میشوند. وضعیت فیلتر نیز از نظر گرفتگی و درست قرارگرفتن در محفظه اهمیت دارد.
اگر علائم بلافاصله پس از تعویض فیلتر یا بازشدن مسیر هوا شروع شده‌اند، همین قسمت‌های بازشده در اولویت بازدید قرار می‌گیرند. وجود آلودگی در سمت تمیز محفظه نیز باید پیگیری شود تا علت ورود آن مشخص شود.

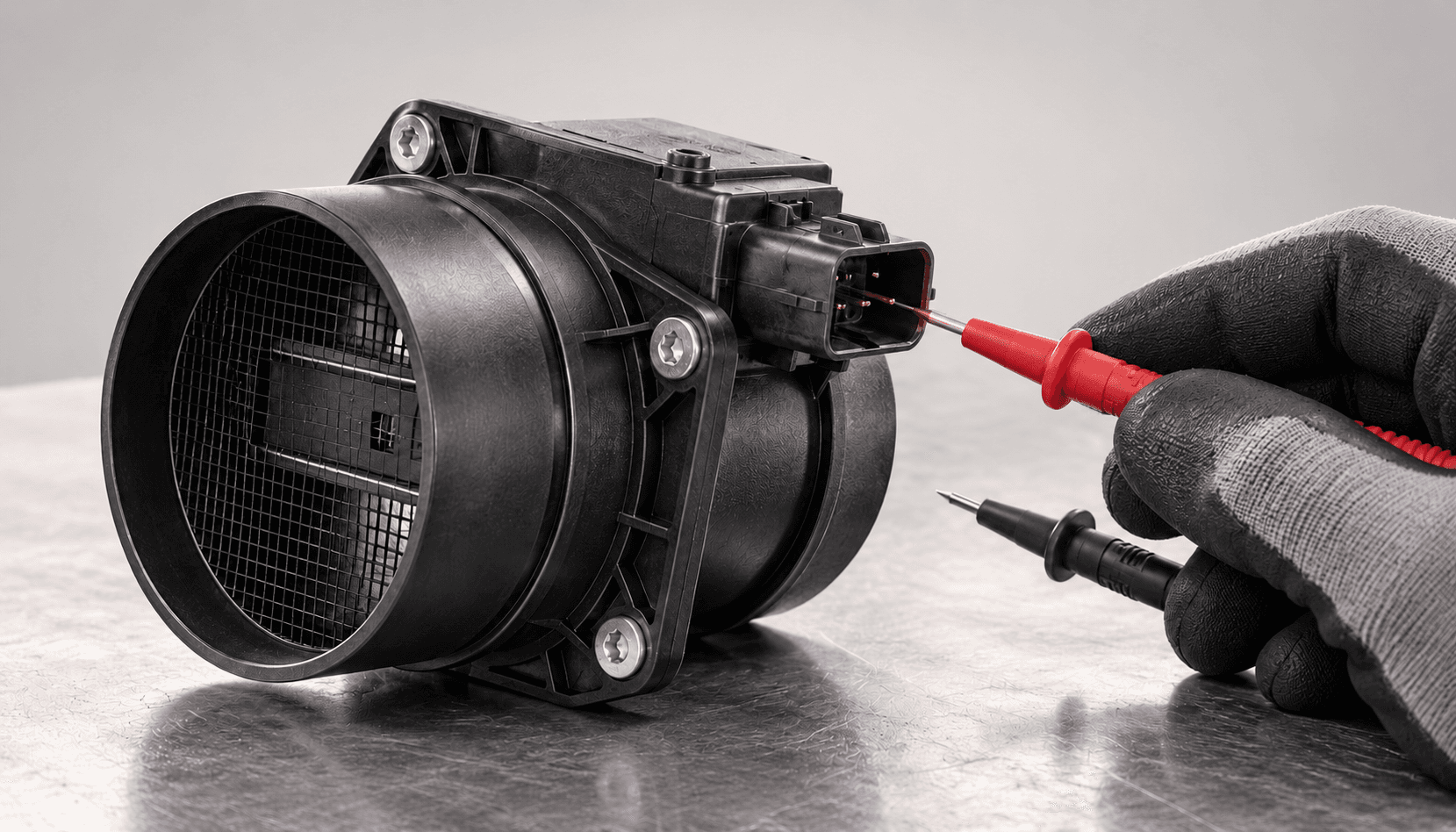

۳. سوکت و مدار الکتریکی تست میشوند
بررسی ظاهری سوکت شامل قفل اتصال، وضعیت پایه‌ها و آثار رطوبت یا خوردگی است. سپس تغذیه، اتصال بدنه و مسیر سیگنال طبق نقشه برق خودرو تست میشوند.
سالم‌بودن ظاهر سیم، سلامت مدار را ثابت نمی‌کند. اندازهگیری الکتریکی مشخص میکند ارتباط سنسور با ECU برقرار است یا در مسیر آن قطعی، اتصال نامناسب یا ایراد دیگری وجود دارد. باز و بسته‌کردن سوکت نیز با سوئیچ خاموش انجام میشود.
۴. اطلاعات زنده سنسور در شرایط مشخص خوانده میشود
اطلاعات زنده یا Live Data نشان میدهد سنسور در همان لحظه چه مقداری گزارش میکند. بسته به خودرو و دستگاه، این اطلاعات به‌صورت جریان هوا یا سیگنال سنسور نمایش داده میشوند.
عدد خوانده‌شده باید همراه با شرایط موتور بررسی شود. مقایسه اطلاعات موتور سرد با مرجع موتور گرم، یا مقایسه وضعیت تحت بار با حالت بدون بار، نتیجه قابل‌استفاده‌ای نمی‌دهد. به همین دلیل، برای همه ماکسیماها نمی‌توان یک عدد ثابت را معیار سلامت معرفی کرد.
در تست، خروجی دور آرام و تغییر آن هنگام افزایش دور موتور بررسی میشود. ثابت‌ماندن غیرعادی سیگنال، قطع‌و‌وصل‌شدن یا پاسخ نامتناسب، نیاز به بررسی تکمیلی دارد. سرویس‌منوال نیسان نیز ارزیابی واکنش سیگنال به تغییر دور موتور را در روند تست مطرح میکند.
۵. در صورت نیاز، سیگنال مستقیم اندازهگیری میشود
برای بررسی دقیق‌تر، تعمیرکار از ابزار متناسب با نوع خروجی سنسور استفاده میکند. مولتیمتر برای برخی اندازه‌گیری‌های مدار کاربرد دارد و اسیلوسکوپ تغییرات سیگنال را به‌صورت نمودار نشان میدهد.
هدف این مرحله، بررسی رفتار سنسور در همان شرایطی است که ایراد رخ میدهد. تست باید با اتصال مناسب ابزار انجام شود تا روکش سیم‌ها و پایه‌های سوکت آسیب نبینند.
۶. نتیجه تعمیر در شرایط قبلی بررسی میشود
پس از رفع نشتی، اصلاح اتصال یا تعویض قطعه معیوب، خودرو دوباره در شرایط بروز مشکل ارزیابی میشود. برای مثال، اگر ایراد هنگام شتاب‌گیری دیده می‌شد، نرم کارکردن در حالت درجا به‌تنهایی نتیجه تعمیر را تأیید نمی‌کند.
معیار پایان کار، برطرف‌شدن علامت اولیه همراه با عملکرد درست سیستم است؛ خاموش‌کردن چراغ چک به‌تنهایی چنین نتیجه‌ای نمی‌دهد.
آیا قطع سوکت سنسور هوا روش درستی برای تست است؟
بهتر کارکردن موتور پس از قطع سوکت، به‌تنهایی خرابی سنسور را ثابت نمی‌کند. با قطع اطلاعات MAF، بسته به نسخه ECU، موتور با مقادیر جایگزین و منطق پشتیبان کار میکند؛ بنابراین شرایط کنترل موتور تغییر کرده است.
این تغییر رفتار یک سرنخ برای عیبیابی است، اما محل ایراد را بین سنسور، مدار و مسیر هوا مشخص نمی‌کند. تصمیم درباره تعویض باید بر اساس بررسی این بخش‌ها گرفته شود. حالت پشتیبان ثبت‌شده در سرویس‌منوال نیسان نیز به شرایط مشخص تشخیص خطا مربوط است، نه هر نوع افت شتاب یا بدکارکردن موتور.
تمیز کردن سنسور هوای ماکسیما چه زمانی مفید است؟
تمیزکاری زمانی مطرح میشود که آلودگی بخش اندازهگیری شناسایی شده باشد و دستورالعمل سازنده قطعه، روش مناسبی برای پاک‌سازی آن مشخص کند. برای سنسوری که مدار داخلی یا بخش اندازهگیری آن آسیب دیده است، تمیزکاری راه‌حل نیست.
ظاهر تمیز سنسور هم معیار سلامت آن محسوب نمی‌شود. نتیجه پاک‌سازی باید با بررسی مجدد عملکرد سنجیده شود. DENSO نیز توضیح میدهد که تمیزکاری سنسور آلوده گاهی اثر موقت دارد و انجام نامناسب آن به بخش حساس قطعه آسیب می‌زند.
در این بخش، انتخاب روش بر اساس نوع قطعه اهمیت دارد:
مجازبودن ماده پاک‌کننده باید برای همان سنسور مشخص باشد.
بخش اندازهگیری نباید با دست یا ابزار ساییده شود.
باد فشرده برای پاک‌کردن بخش حساس سنسور مناسب نیست.
علت ورود آلودگی، از جمله وضعیت فیلتر و محفظه آن، باید برطرف شود.
آلودگی همیشه یک لایه قابل‌شست‌وشو نیست. در بولتن فنی نیسان برای بعضی ماکسیماها، ورود گردوغبار به‌عنوان عامل آسیب MAF مطرح شده است؛ به همین دلیل، تصمیم میان تمیزکاری و تعویض به نتیجه بررسی قطعه وابسته است.
چه زمانی سنسور هوا نیاز به تعویض دارد؟
وقتی مدار و مسیر ورودی سالم‌اند و تست نشان میدهد خروجی سنسور با مشخصات فنی خودرو مطابقت ندارد، تعویض قطعه مطرح میشود. در این مرحله، ایراد از خود سنسور شناسایی شده و انتخاب قطعه جایگزین معنا پیدا میکند.
برای انتخاب سنسور هوای ماکسیما، شماره فنی و سازگاری آن با خودرو باید تطبیق داده شوند. شباهت ظاهری یا یکسان‌بودن شکل سوکت، برای تأیید سازگاری کافی نیست. در بعضی نسخه‌ها، دستورالعمل جایگزینی سنسور شامل الزامات دیگری برای هماهنگی با ECU است که باید طبق اطلاعات فنی همان خودرو بررسی شوند.

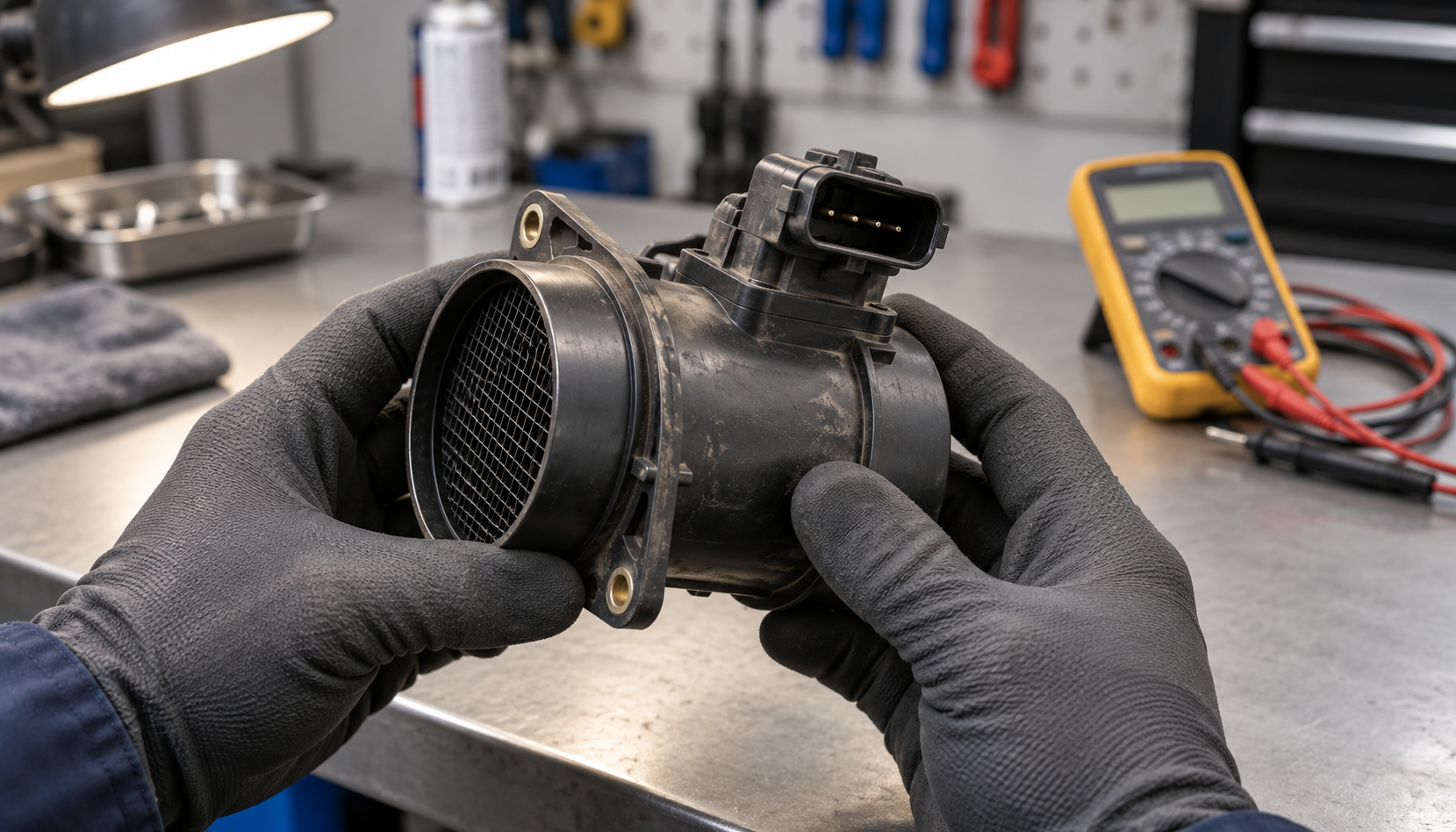

هنگام انتخاب میان قطعه نو، استوک و افترمارکت، قابلیت بررسی سلامت و مشخص‌بودن سازنده اهمیت دارد. تفاوت قطعه نو و استوک ماکسیما برای یک سنسور اندازهگیری فقط به ظاهر و قیمت محدود نمی‌شود؛ عملکرد آن باید قابل ارزیابی باشد.
چرا بعد از تعویض سنسور، مشکل باقی می‌ماند؟
اگر بعد از نصب سنسور جایگزین، همان مکث، لرزش یا خطا ادامه دارد، باید نتیجه تشخیص اولیه دوباره بررسی شود. پرسش‌های اصلی عبارت‌اند از:
آیا نشتی مسیر ورودی برطرف شده است؟
آیا تغذیه، اتصال بدنه و مسیر سیگنال تست شده‌اند؟
آیا قطعه نصب‌شده با خودرو سازگار است؟
آیا علت ورود آلودگی همچنان وجود دارد؟
آیا علامت اولیه از سیستم دیگری ایجاد شده است؟
تعویض دوباره سنسور بدون پاسخ به این سؤال‌ها، نتیجه روشنی نمی‌دهد. اطلاعات قبل و بعد از تعمیر باید با هم مقایسه شوند تا مشخص شود چه چیزی تغییر کرده و کدام ایراد باقی مانده است.
چه زمانی نباید به رانندگی ادامه داد؟
اگر موتور مرتب خاموش میشود یا افت توان، حرکت ایمن خودرو را مختل کرده است، خودرو را در محل امن متوقف کنید و تا مشخص‌شدن علت، رانندگی را ادامه ندهید. این تصمیم بر اساس رفتار خودرو گرفته میشود، نه صرفاً نام سنسوری که در دیاگ دیده شده است.
نتیجه تست، مبنای تصمیم درباره سنسور هوا
برای تشخیص خرابی MAF، مسیر هوا، مدار و خروجی سنسور باید کنار هم بررسی شوند. نتیجه این بررسی مشخص میکند خودرو به رفع نشتی، اصلاح اتصال، پاک‌سازی مجاز یا تعویض سنسور نیاز دارد. ارزیابی دوباره در شرایط بروز مشکل نیز نشان میدهد ایراد واقعاً برطرف شده است.
